Serie 230-timed out

Variantes de diseño
Tolerancia
Juego interno

Normalmente, los rodamientos de rodillos a rótula son rodamientos radiales de dos hileras no separables y se fabrican de serie en diseño abierto. A petición, DHK también puede diseñar y producir rodamientos de rodillos a rótula de una hilera o rodamientos de rodillos a rótula de anillo exterior partido.

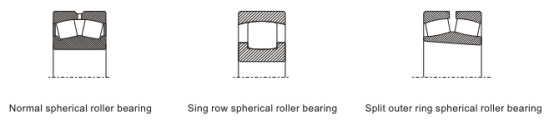

Dependiendo de su tamaño y serie, los rodamientos de rodillos a rótula DHK se producen en diferentes variantes de diseño, los diferentes diseños tienen diferentes diseños de rodillos a rótula y están equipados con diferentes jaulas.

Los rodamientos del diseño C tienen rodillos esféricos simétricos y un nervio central suelto están equipados de serie con una jaula de acero estampado de dos piezas.

Los rodamientos del diseño MB tienen una brida central, con rodillos asimétricos y un aro interior de dos piezas montado y jaulas mecanizadas de latón macizo. Este diseño se fabrica de serie para rodamientos de rodillos a rótula de gran tamaño. Estos rodamientos tienen una mayor capacidad de velocidad.

Los rodamientos del diseño CA no tienen brida central. Tienen rodillos esféricos simétricos y están equipados con una jaula de latón macizo mecanizada de una sola pieza.

Los rodamientos del diseño MA tienen un anillo guía central suelto. Tienen rodillos simétricos, están equipados con una sola pieza mecanizada y un anillo exterior que monta una jaula de latón macizo. Los rodamientos de este diseño son especialmente para uso en aplicaciones vibratorias.

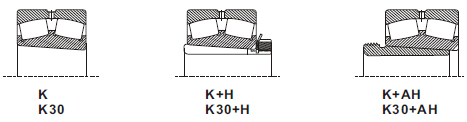

Los rodamientos de rodillos a rótula también se utilizan frecuentemente con orificios cónicos (es decir, cono 1:12), es decir, el sufijo K, o el orificio cónico es 1:30, es decir, el sufijo K30 para las series 240 y 241 como estándar. Estos rodamientos son muy fáciles de montar. La facilidad de montar estos tipos de rodamientos mediante adaptador (H) y manguitos de extracción (AH) permite el montaje directamente sobre asientos de eje estirados o torneados finos para aplicaciones donde no es necesaria una alta precisión de funcionamiento.

Ranuras y orificios de lubricación Los rodamientos de rodillos a rótula DHK, a excepción de la serie 213..., se fabrican incorporando de serie funciones de relubricación sencillas, p. una ranura circunferencial y orificios de lubricación en

el anillo exterior. Estas características se identifican con el sufijo W33.

Desalineación

Los rodamientos de rodillos a rótula son óptimos para compensar desalineaciones. La desalineación máxima permitida desde su posición central ( ) depende del diseño del rodamiento, la serie y las condiciones de funcionamiento reales. Los siguientes valores son los máximos permitidos.

Serie de rodamientos	Desalineación máxima permitida
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

Los rodamientos de rodillos a rótula DHK se fabrican con clase de tolerancia normal (PN) como estándar. Los valores para cada clase de tolerancia se encuentran en las tablas del capítulo Datos de rodamientos / Tolerancia página 8.

Tolerancias para rodamientos de rodillos a rótula DHK (excluidos los rodamientos de rodillos cónicos)

Todas las dimensiones se muestran en (mm):

Tolerancias en (um):

Anillo interior

NP/(Normal)

Nominal Diámetro del agujero		Desviación dmp	Variación vdp Serie			Variación Vdmp	Orificio cónico 1:12 Desviación/Variación
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anillo exterior
NP/(Normal)

Nominal Diámetro externo		Desviación	Variación Vdp Serie			Rodamiento sellado	Variación	Radial sin
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

Para el grupo de juego interno de los rodamientos de rodillos a rótula se debe hacer una distinción entre rodamientos con orificios cilíndricos o cónicos. Los rodamientos de rodillos a rótula DHK se fabrican para cada grupo de juego normal CN relevante como estándar. DHK también puede producir rodamientos de rodillos a rótula con un juego radial mayor ( grupos C3, C4 o C5) o incluso juego radial reducido (grupo C2) bajo pedido. Los valores están confirmados según ISO5753. Los valores detallados de los grupos de juego radial se enumeran en las siguientes tablas.

Juego interno radial de los rodamientos de rodillos a rótula DHK Rodamientos de rodillos a rótula con agujero cilíndrico

Diámetro del agujero
>	<=	C2 Mínimo máximo	CN Mínimo máximo	C3 Mínimo máximo	C4 Mínimo máximo	C5 Mínimo máximo
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460 1870
1250 1400		350 640	640 950	950 1240	1240 1620	1620 2060
1400 1600		400 720	720 1060	1060 1380	1380 1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

Rodamientos de rodillos a rótula con agujero cónico

Diámetro del agujero
>	<=	C2 Mínimo máximo	CN Mínimo máximo	C3 Mínimo máximo	C4 Mínimo máximo	C5 Mínimo máximo
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	1520 1860
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670 2050
1120 1250		270 830	830 1120	1120 1420	1420 1830	1830 2250
1250 1400		620 910	910 1230	1230 1560	1560 2000	2000 2450
1400 1600		680 1000	1000 1350	1350 1720	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500 1920	1920 2400	2400 2950

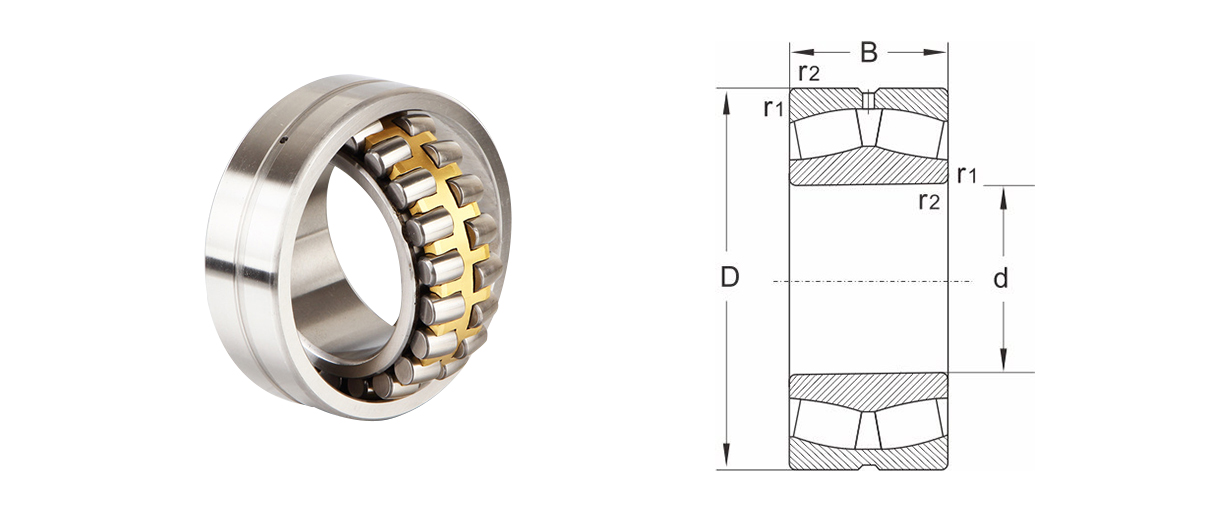

Modmilo	Dimensiones				Carga nominal		Velocidad extrema		Factor de cálculo				Peso
Modmilo	d	D	B	r1, r2 mín.	Carga dinámica	Carga estática	Lubricación con grasa	Lubricación con aceite	e	Y1	Y2	yo	[kg]
23022c	110	170	45	2	335	510	2200	3000	0.23	2.9	4.3	2.8	3.54
23022ck	110	170	45	2	335	510	2200	3000	0.23	2.9	4.3	2.8	3.54
23024c	120	180	46	2	360	570	2200	3000	0.22	3	4.5	3	3.86
23024ck	120	180	46	2	360	570	2200	3000	0.22	3	4.5	3	3.86
23026C	130	200	52	2	455	720	1900	2600	0.23	2.9	4.4	2.9	5.61
23026ck	130	200	52	2	455	720	1900	2600	0.23	2.9	4.4	2.9	5.61
23028C	140	210	53	2	480	780	1900	2600	0.22	3.1	4.6	3	6.04
23028CK	140	210	53	2	480	780	1900	2600	0.22	3.1	4.6	3	6.04
23030c	150	225	56	2.1	530	865	1800	2400	0.22	3.1	4.6	3	7.33
23030ck	150	225	56	2.1	530	865	1800	2400	0.22	3.1	4.6	3	7.33
23230c	150	270	96	3	1030	1610	1000	1300	0.38	1.8	2.7	1.7	24.5
23230ck	150	270	96	3	1030	1610	1000	1300	0.38	1.8	2.7	1.7	24.5
23032c	160	240	60	2.1	600	1000	1600	2000	0.22	3.1	4.6	3	8.9
23032ck	160	240	60	2.1	600	1000	1600	2000	0.22	3.1	4.6	3	8.9
23034C	170	260	67	2.1	735	1200	1500	1900	0.23	3	4.4	2.9	12.1
2304ck	170	260	67	2.1	735	1200	1500	1900	0.23	3	4.4	2.9	12.1
23036c	180	280	74	2.1	865	1430	1400	1800	0.23	2.9	4.3	2.8	15.8
23036ck	180	280	74	2.1	865	1430	1400	1800	0.23	2.9	4.3	2.8	15.8
23038c	190	290	75	2.1	915	1530	1300	1700	0.23	3	4.4	2.9	16.08
23038ck	190	290	75	2.1	915	1530	1300	1700	0.23	3	4.4	2.9	16.08
23040c	200	310	82	2.1	1060	1760	1300	1700	0.23	2.9	4.3	2.8	21.5
23040ck	200	310	82	2.1	1060	1760	1300	1700	0.23	2.9	4.3	2.8	21.5
23044MB	220	340	90	3	1100	2000	900	1200	0.26	2.6	3.8	2.5	31
23044K.MB	220	340	90	3	1100	2000	900	1200	0.26	2.6	3.8	2.5	31
23048K.MB	240	360	92	3	1160	2200	800	1000	0.25	2.7	4.1	2.7	33.9
23048MB	240	360	92	3	1160	2200	800	1000	0.25	2.7	4.1	2.7	33.9
23052k.MB	260	400	104	4	1500	2800	750	950	0.26	2.6	3.9	2.6	49
23052MB	260	400	104	4	1500	2800	750	950	0.26	2.6	3.9	2.6	49
23056K.MB	280	420	106	4	1560	3000	700	900	0.25	2.7	4.1	2.7	52.5
23056MB	280	420	106	4	1560	3000	700	900	0.25	2.7	4.1	2.7	52.5
23060 MB	300	460	118	4	1960	3650	630	800	0.25	2.7	4	2.6	73.6
23064K.MB	320	480	121	4	2040	4000	600	750	0.25	2.7	4.1	2.7	79.5
23064MB	320	480	121	4	2040	4000	600	750	0.25	2.7	4.1	2.7	79.5
23068K.MB	340	520	133	5	2360	4500	560	700	0.25	2.7	4	2.6	105
23068MB	340	520	133	5	2360	4500	560	700	0.25	2.7	4	2.6	105
23072K.MB	360	540	134	5	2450	4800	530	670	0.25	2.7	4.1	2.7	111
23072 MB	360	540	134	5	2450	4800	530	670	0.25	2.7	4.1	2.7	111
23076K.MB	380	560	135	5	2550	5300	500	630	0.25	2.8	4.2	2.8	117
23076MB	380	560	135	5	2550	5300	500	630	0.25	2.8	4.2	2.8	117
23080K.MB	400	600	148	5	3050	6200	450	560	0.24	2.8	4.1	2.7	152
23080MB	400	600	148	5	3050	6200	450	560	0.24	2.8	4.1	2.7	152
23084K.MB	420	620	150	5	3150	6550	450	560	0.24	2.8	4.2	2.8	160
23084MB	420	620	150	5	3150	6550	450	560	0.24	2.8	4.2	2.8	160
23088K.MB	440	650	157	6	3400	7100	430	530	0.24	2.8	4.2	2.8	184
23088MB	440	650	157	6	3400	7100	430	530	0.24	2.8	4.2	2.8	184
23092K.MB	460	680	163	6	2650	7650	400	500	0.24	2.8	4.2	2.8	210
23092MB	460	680	163	6	2650	7650	400	500	0.24	2.8	4.2	2.8	210
23096K.MB	480	700	165	6	3800	8150	380	480	0.23	2.9	4.3	2.8	220
23096MB	480	700	165	6	3800	8150	380	480	0.23	2.9	4.3	2.8	220
230/500K.MB	500	720	167	6	3900	8500	380	480	0.22	3	4.5	2.9	229
230/500MB	500	720	167	6	3900	8500	380	480	0.22	3	4.5	2.9	229
230/530MB	530	780	185	6	4400	9500	340	430	0.22	3	4.5	3	310
230/530K.MB	530	780	185	6	4400	9500	340	430	0.22	3	4.5	3	310
230/560K.MB	560	820	195	6	5100	11000	320	400	0.23	2.9	4.4	2.9	358
230560 MB	560	820	195	6	5100	11000	320	400	0.23	2.9	4.4	2.9	358
230/600K.MB	600	870	200	6	5700	12500	300	380	0.22	3.1	4.6	3	406
230/600MB	600	870	200	6	5700	12500	300	380	0.22	3.1	4.6	3	406
230/630K.MB	630	920	212	7.5	6300	14000	260	340	0.31	2.2	3.3	2.2	661
230/630MB	630	920	212	7.5	6300	14000	260	340	0.31	2.2	3.3	2.2	661
230/670K.MB	670	980	230	7.5	7200	16000	260	340	0.22	3	4.5	2.9	602
230/670MB	670	980	230	7.5	7200	16000	260	340	0.22	3	4.5	2.9	602
230/710K.MB	710	1030	236	7.5	7650	17000	260	340	0.22	3.1	4.6	3	670
230/710MB	710	1030	236	7.5	7650	17000	260	340	0.2	3.1	4.6	3	670
230/750K.MB	750	1090	250	7.5	8500	19000	240	320	0.22	3	4.5	2.9	806
230/750MB	750	1090	250	7.5	8500	19000	240	320	0.22	3	4.5	2.9	806
230/800K.MB	800	1150	258	7.5	9300	21200	220	300	0.22	3.1	4.6	3	906
230/800MB	800	1150	258	7.5	9300	21200	220	300	0.22	3.1	4.6	3	906
230/900MBKMB	900	1280	280	7.5	11000	26500	200	280	0.22	3.1	4.7	3.1	1210
230/900MBKMB	900	1280	280	7.5	11000	26500	200	280	0.22	3.1	4.7	3.1	1210
230/1250CA/W33	1250	17500	375	9.5	17900	43400			0.19	3.6	5.3	3.6	2840

Ningbo DHK Precision Bearing Co., Ltd.

0+

Años de experiencia trabajando

0+

Servicio al Cliente

0+

Tecnología patentada

CERTIFICADO

DHK ha pasado la certificación del sistema de calidad IATF16949 y la certificación del sistema de gestión ambiental ISO14001; y DHK es una empresa nacional de alta tecnología.

Últimas noticias

¿Cómo funcionan los rodamientos axiales de rodillos esféricos en aplicaciones de servicio pesado con cargas axiales elevadas?

2024-12-02 Noticias de la Industria

Rodamientos axiales de rodillos esféricos están diseñados específicamente para manejar cargas axiales importantes, lo que los convierte en la solución preferida en aplicac...
MÁS
¿Cómo manejan los rodamientos de rodillos cilíndricos de cuatro hileras cargas radiales y axiales simultáneamente?

2024-11-25 Noticias de la Industria

La característica clave de Rodamientos de rodillos cilíndricos de cuatro hileras Lo que les permite soportar cargas tanto radiales como axiales es su disposición de cuatr...
MÁS
¿Cuáles son las ventajas clave de utilizar rodamientos de rodillos cilíndricos de cuatro hileras en aplicaciones de servicio pesado?

2024-11-18 Noticias de la Industria

Rodamientos de rodillos cilíndricos de cuatro hileras están diseñados específicamente para manejar grandes cargas radiales y axiales simultáneamente, lo que los hace ideal...
MÁS
¿En qué tipos de maquinaria o sistemas se utilizan con mayor frecuencia los rodamientos de rodillos cónicos de una hilera emparejados?

2024-11-11 Noticias de la Industria

En el sector del automóvil, rodamientos de rodillos cónicos de una hilera emparejados se utilizan comúnmente en cubos de ruedas y conjuntos de ejes. Estos rodamientos son...
MÁS
¿Cómo afecta la geometría interna de los rodamientos de rodillos a rótula a su capacidad de carga?

2024-11-04 Noticias de la Industria

Una de las características definitorias de rodamientos de rodillos esféricos es la disposición de dos filas de elementos rodantes (normalmente rodillos cilíndricos o en f...
MÁS
¿Cuáles son los beneficios clave de utilizar rodamientos de rodillos a rótula en aplicaciones de servicio pesado?

2024-10-28 Noticias de la Industria

Rodamientos de rodillos esféricos están diseñados para soportar cargas radiales y axiales elevadas simultáneamente, lo que los hace ideales para aplicaciones de servicio p...
MÁS

CONTÁCTENOS

¡Contáctenos y obtenga una cotización prioritaria para conocer nuestro nuevo producto!

Teléfono
+86-574-86597612
Correo electrónico
ken@dhk-intl.com
Teléfono
+86-13957821917
Fax
+86-574-86597652

Agregar

Edificio 31, Chuang E Huigu, No.777, West Zhongguan RoadZona de desarrollo económico de Zhenhai, Ningbo, Zhejiang, China

menú web

Búsqueda de Producto

idioma

Salir del menú

Serie 230-timed out

Categorías

¿Como podemos ayudarte?

Serie 230-timed out

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Haga clic para ver nuestra fábrica

CERTIFICADO

Últimas noticias

¿Cómo funcionan los rodamientos axiales de rodillos esféricos en aplicaciones de servicio pesado con cargas axiales elevadas?

¿Cómo manejan los rodamientos de rodillos cilíndricos de cuatro hileras cargas radiales y axiales simultáneamente?

¿Cuáles son las ventajas clave de utilizar rodamientos de rodillos cilíndricos de cuatro hileras en aplicaciones de servicio pesado?

¿En qué tipos de maquinaria o sistemas se utilizan con mayor frecuencia los rodamientos de rodillos cónicos de una hilera emparejados?

¿Cómo afecta la geometría interna de los rodamientos de rodillos a rótula a su capacidad de carga?

¿Cuáles son los beneficios clave de utilizar rodamientos de rodillos a rótula en aplicaciones de servicio pesado?

CONTÁCTENOS

Teléfono

Correo electrónico

Teléfono

Fax

Agregar

menú web

Búsqueda de Producto

idioma

compartir

Salir del menú

Serie 230-timed out

Categorías

¿Como podemos ayudarte?

Serie 230-timed out

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Haga clic para ver nuestra fábrica

CERTIFICADO

Últimas noticias

¿Cómo funcionan los rodamientos axiales de rodillos esféricos en aplicaciones de servicio pesado con cargas axiales elevadas?

¿Cómo manejan los rodamientos de rodillos cilíndricos de cuatro hileras cargas radiales y axiales simultáneamente?

¿Cuáles son las ventajas clave de utilizar rodamientos de rodillos cilíndricos de cuatro hileras en aplicaciones de servicio pesado?

¿En qué tipos de maquinaria o sistemas se utilizan con mayor frecuencia los rodamientos de rodillos cónicos de una hilera emparejados?

¿Cómo afecta la geometría interna de los rodamientos de rodillos a rótula a su capacidad de carga?

¿Cuáles son los beneficios clave de utilizar rodamientos de rodillos a rótula en aplicaciones de servicio pesado?

CONTÁCTENOS

Teléfono

Correo electrónico

Teléfono

Fax

Agregar
