Rodamientos de bolas de contacto angular de dos hileras

Categorías

Rodamientos de bolas de contacto angular de dos hileras

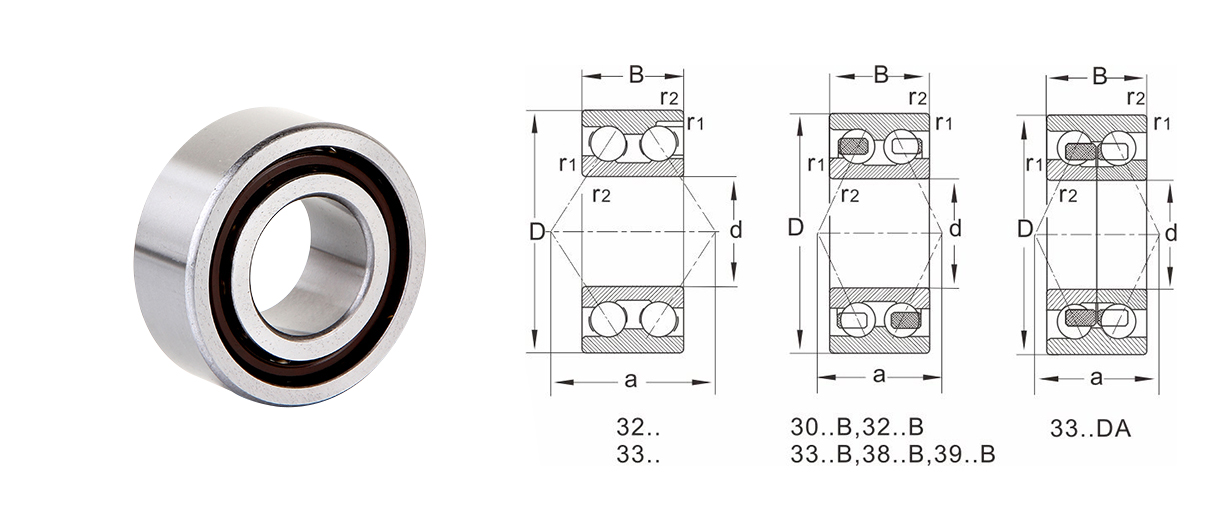

Abierto

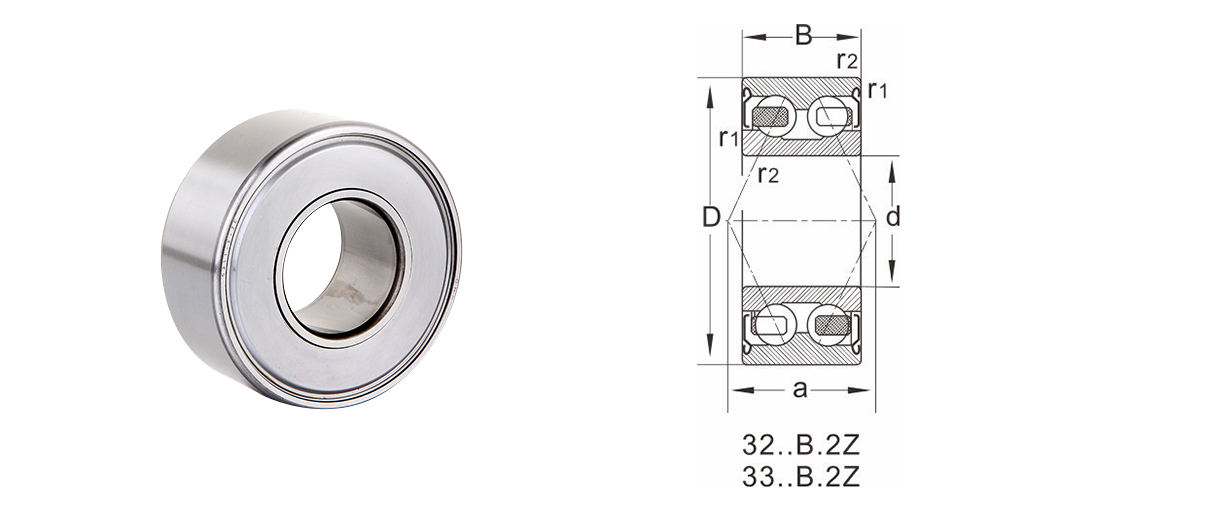

Con cubierta antipolvo

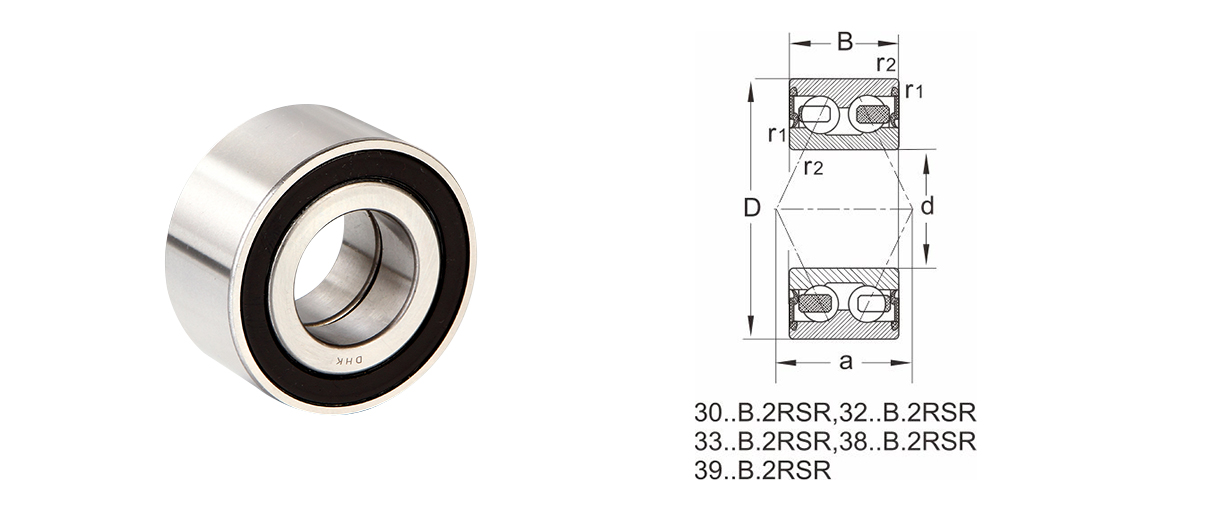

Con anillo de sellado

Variantes de diseño
Jaula
Tolerancia
Juego interno

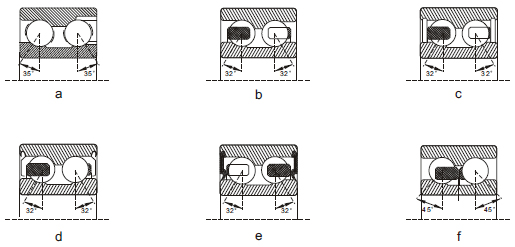

Los rodamientos de bolas de contacto angular de dos hileras DHK tienen tres diseños básicos:

1) Rodamientos de bolas de contacto angular de dos hileras de tipo 32 y 33 (dibujo a), cuentan con una ranura de llenado en una cara y un ángulo de contacto de 35°. Estos rodamientos deben montarse de tal manera que la gran fuerza de empuje actúe hacia la pista de rodadura sin la ranura de llenado.

2) Rodamiento de bolas de contacto angular de doble hilera tipo 32 B y 33B (dibujo b), estos son los últimos diseños, sin ranuras de llenado, el ángulo de contacto es de 32. Estos rodamientos son capaces de absorber igualmente bien las fuerzas de empuje en ambas direcciones. Los rodamientos de bolas de contacto angular de dos hileras DHK de diseño B están disponibles con escudos o sellos en ambos lados (croquis d y e). Por razones de fabricación, los rodamientos de diseño abierto también pueden tener ranuras en sus anillos exteriores, que se utilizan para ubicar cualquiera de los escudos. o sellos (dibujo c).

3) Rodamientos de bolas de contacto angular de dos hileras tipo 33DA, cuentan con dos medios anillos interiores y un ángulo de contacto de 45°, sin ranuras de llenado, los anillos interiores son separables (croquis f).
Los rodamientos de bolas de contacto angular de dos hileras DHK se fabrican y montan con jaulas de acero estampado (sin sufijo indicado), jaulas de poliamida (sufijo TV) o jaulas de latón (sufijo M).

Por favor aclare este punto período de realización de un pedido.

Los rodamientos de bolas de contacto angular de dos hileras DHK se fabrican según la tolerancia de clase normal (PN) como estándar.

Los valores detallados se enumeran en el capítulo de tolerancia del rodamiento radial, página 8.

Tolerancias para rodamientos de bolas de contacto angular de dos hileras DHK (excluidos los rodamientos de rodillos cónicos)

Todas las dimensiones se muestran en (mm):

Tolerancias en (um):

Anillo interior

NP/(Normal)

Nominal Diámetro del agujero		Desviación dmp	Variación vdp Serie			Variación Vdmp	Orificio cónico 1:12 Desviación/Variación
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Anillo exterior

NP/(Normal)

Nominal Diámetro externo		Desviación	Variación Vdp Serie			Rodamiento sellado	Variación	Radial sin
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

Los rodamientos de bolas de contacto angular de dos hileras DHK se fabrican según el grupo de juego axial CN(normal) como estándar. DHK puede proporcionar rodamientos con otros grupos de juego axial bajo petición.

Nota: Las aplicaciones tipo 33DA donde hay una carga axial alta, el ajuste a presión al eje o la carcasa se apretará más que otros rodamientos, por lo que el juego axial normal de este diseño debe ser del grupo C3.

Los valores de los grupos de autorización se enumeran en la siguiente tabla.

Grupos de juego interno axial de rodamientos de bolas de contacto angular de doble hilera DHK

Diámetro interior (mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Modelo	Dimensiones					Carga nominal	C5(um)	Velocidad extrema		Peso
Modelo	d	D	B	r1,r2 mín.	r3,r4 mín.	Carga dinámica Cr	Carga estática Cor	Lubricación con grasa	Lubricación con aceite	Peso
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK Precision Bearing Co., Ltd.

0+

Años de experiencia trabajando

0+

Servicio al Cliente

0+

Tecnología patentada

CERTIFICADO

DHK ha pasado la certificación del sistema de calidad IATF16949 y la certificación del sistema de gestión ambiental ISO14001; y DHK es una empresa nacional de alta tecnología.

Últimas noticias

¿Cómo funcionan los rodamientos axiales de rodillos esféricos en aplicaciones de servicio pesado con cargas axiales elevadas?

2024-12-02 Noticias de la Industria

Rodamientos axiales de rodillos esféricos están diseñados específicamente para manejar cargas axiales importantes, lo que los convierte en la solución preferida en aplicaciones industriales d...

MÁS

¿Cómo manejan los rodamientos de rodillos cilíndricos de cuatro hileras cargas radiales y axiales simultáneamente?

2024-11-25 Noticias de la Industria

La característica clave de Rodamientos de rodillos cilíndricos de cuatro hileras Lo que les permite soportar cargas tanto radiales como axiales es su disposición de cuatro filas de rodillos ...

MÁS

¿Cuáles son las ventajas clave de utilizar rodamientos de rodillos cilíndricos de cuatro hileras en aplicaciones de servicio pesado?

2024-11-18 Noticias de la Industria

Rodamientos de rodillos cilíndricos de cuatro hileras están diseñados específicamente para manejar grandes cargas radiales y axiales simultáneamente, lo que los hace ideales para aplicaciones...

MÁS

¿En qué tipos de maquinaria o sistemas se utilizan con mayor frecuencia los rodamientos de rodillos cónicos de una hilera emparejados?

2024-11-11 Noticias de la Industria

En el sector del automóvil, rodamientos de rodillos cónicos de una hilera emparejados se utilizan comúnmente en cubos de ruedas y conjuntos de ejes. Estos rodamientos son esenciales para sop...

MÁS

¿Cómo afecta la geometría interna de los rodamientos de rodillos a rótula a su capacidad de carga?

2024-11-04 Noticias de la Industria

Una de las características definitorias de rodamientos de rodillos esféricos es la disposición de dos filas de elementos rodantes (normalmente rodillos cilíndricos o en forma de barril) que ...

MÁS

¿Cuáles son los beneficios clave de utilizar rodamientos de rodillos a rótula en aplicaciones de servicio pesado?

2024-10-28 Noticias de la Industria

Rodamientos de rodillos esféricos están diseñados para soportar cargas radiales y axiales elevadas simultáneamente, lo que los hace ideales para aplicaciones de servicio pesado. Su geometría ...

MÁS

Ampliación del conocimiento de la industria sobre esta categoría

1: Revelando la importancia de Rodamientos de bolas de contacto angular de doble hilera

Los rodamientos de bolas de contacto angular de dos hileras se han convertido en componentes críticos en diversas aplicaciones industriales, debido a su capacidad para soportar cargas radiales y axiales simultáneamente. Este diseño proporciona una mayor capacidad de carga y una mayor rigidez axial, lo que los hace indispensables para maquinaria y equipos donde la precisión y la eficiencia son primordiales. A medida que la demanda de estos rodamientos sigue aumentando, seleccionar el proveedor adecuado se vuelve crucial para garantizar un rendimiento óptimo, una longevidad y una excelencia operativa general.

2: El papel crucial de Proveedores de Rodamientos de bolas de contacto angular de doble hilera

Los proveedores de rodamientos de bolas de contacto angular de dos hileras desempeñan un papel fundamental a la hora de determinar la calidad y fiabilidad de estos componentes. La selección de un proveedor de buena reputación es un proceso complejo que depende de una multitud de factores, cada uno de los cuales contribuye al éxito general de un proyecto. La calidad, la ingeniería de precisión, la integridad del material, las capacidades de personalización y el cumplimiento de los estándares de la industria son algunas de las principales consideraciones al evaluar a los proveedores potenciales.

Los proveedores acreditados invierten mucho en investigación y desarrollo para perfeccionar los procesos de diseño y fabricación de estos rodamientos. Se mantienen en sintonía con los avances de la industria, incorporando las últimas tecnologías y materiales para garantizar que los rodamientos puedan soportar las exigentes condiciones operativas de diversos sectores. Además, los proveedores confiables adoptan rigurosas medidas de control de calidad y emplean técnicas de prueba avanzadas para verificar el rendimiento y la durabilidad de cada rodamiento antes de que llegue al cliente.

3: Navegando el proceso de selección: criterios para Proveedores de Rodamientos de bolas de contacto angular de doble hilera

Seleccionar el proveedor ideal de rodamientos de bolas de contacto angular de dos hileras requiere un enfoque sistemático. A continuación se presentan varios criterios clave a considerar al evaluar proveedores potenciales:

Estándares de calidad y fabricación: los proveedores acreditados cumplen con los estándares de calidad internacionales y emplean procesos de fabricación estrictos. Las certificaciones ISO y otras acreditaciones específicas de la industria reflejan su compromiso de producir rodamientos confiables y de alto rendimiento.

Personalización y experiencia técnica: las industrias a menudo exigen soluciones personalizadas para adaptarse a requisitos operativos específicos. Un proveedor con un sólido equipo de ingeniería capaz de brindar opciones de personalización y soporte técnico garantiza que los rodamientos elegidos se alineen perfectamente con la aplicación prevista.

Calidad y durabilidad del material: La elección de los materiales afecta significativamente la longevidad y el rendimiento de los rodamientos. Los proveedores que utilizan materiales de primera calidad e invierten en investigación para mejorar las propiedades de los materiales ofrecen rodamientos que resisten el desgaste, la corrosión y las temperaturas extremas.

Eficiencia de la cadena de suministro: la disponibilidad oportuna de los rodamientos es esencial para minimizar el tiempo de inactividad y mantener la continuidad operativa. Un proveedor con un sólido sistema de gestión de la cadena de suministro garantiza una disponibilidad constante del producto y una entrega rápida.

Pruebas y control de calidad: un proveedor confiable lleva a cabo pruebas exhaustivas y procedimientos de control de calidad, empleando métodos como análisis de vibraciones, pruebas de fatiga y simulaciones de carga. Esto garantiza que cada rodamiento cumpla o supere las expectativas de rendimiento.
